FaToBlade叶片检测：为航空发动机叶片质量保驾护航

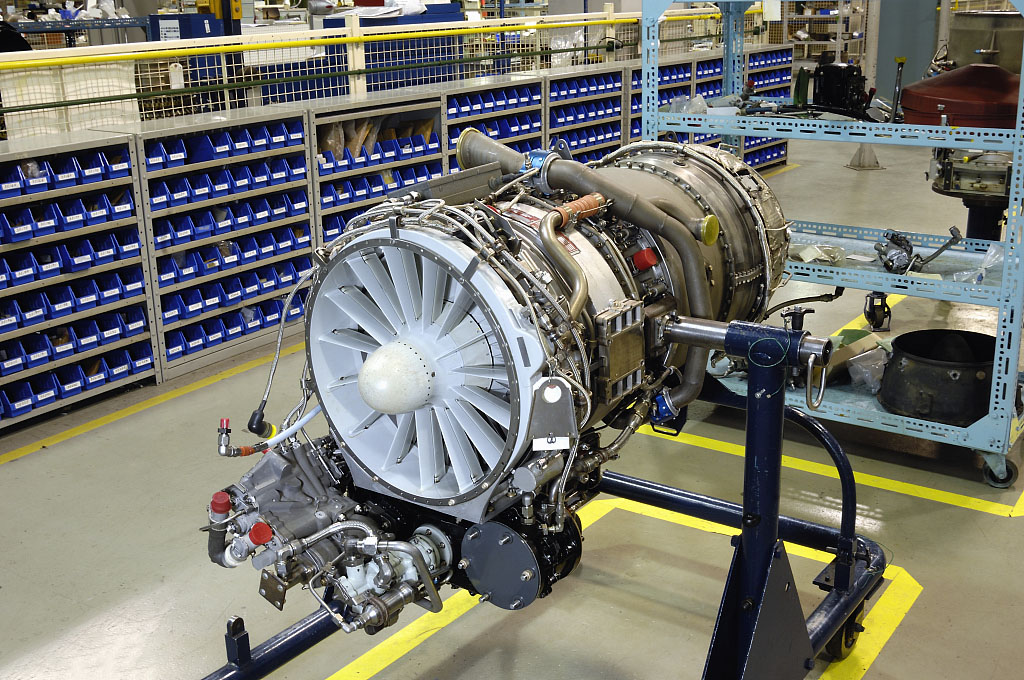

航空发动机被誉为飞机的“心脏”，叶片则是这颗心脏中关键的“瓣膜”。从压气机到涡轮，每一片叶片都在高温、高压、高转速的极端工况下，持续承受数吨的离心力与上千摄氏度的热冲击，既要保障整机气动效率，又要在数万小时寿命周期内稳定运行，一旦出现疲劳或形变将直接威胁飞行安全。正因如此，叶片检测是航空制造全流程中至关重要的质量把控环节。

叶片虽占航空发动机总重量比例不高，却承担着能量转换的核心功能。风扇叶片、高压涡轮叶片、压气机叶片的几何精度，直接决定发动机推重比、燃油效率与运行可靠性，其中叶身型面的精密检测是质量控制链条中的关键一环，三坐标测量技术是实现这一高精度检测的重要支撑。

针对航空叶片品类繁多、结构复杂、公差严苛的行业特点，德普赛科依托自主可控的计量技术，推出FaToBlade叶片专用分析软件，为航空发动机叶片检测提供从数据采集、模型配准、特征分析到结果评价的一站式全流程解决方案。

一、航空叶片检测的行业共性特点

航空发动机叶片是机械制造领域复杂度较高的零件类型之一，典型结构包含叶身、榫头、叶冠、轴径、阻尼台等多个特征部分。叶身型面由基元叶型按照特定积叠规律形成复杂自由曲面，其制造精度直接影响整机性能；榫头作为转子叶片与轮盘的连接承力部位，尺寸精度关系整机结构安全；叶冠则广泛应用于涡轮转子叶片叶尖，用于控制叶尖间隙、降低气动损失。

严苛工况对叶片制造精度提出了严苛的要求：叶片不仅需要具备优异的材料和工艺性能，其几何形状也要求高度精准——例如，压气机叶片前后缘半径可小至0.06mm，叶型轮廓公差为±0.03mm，涡轮叶片榫头轮廓度公差为0.01mm。但是，传统检测方式难以高效完成这类复杂自由曲面的全型面评价，叶片空间曲面缺乏统一通用的数学模型，通用测量软件适配性差。同时，航空发动机叶片品类数量大、结构形式多样，制造流程覆盖精锻、精铸、表面涂层、冷却孔加工等多道工序，每一个环节都需要开展质量检验，如何在检测精度与检测效率之间实现平衡，是航空制造现场长期面临的课题。

二、自主可控计量底座：FaToInspect三坐标测量软件

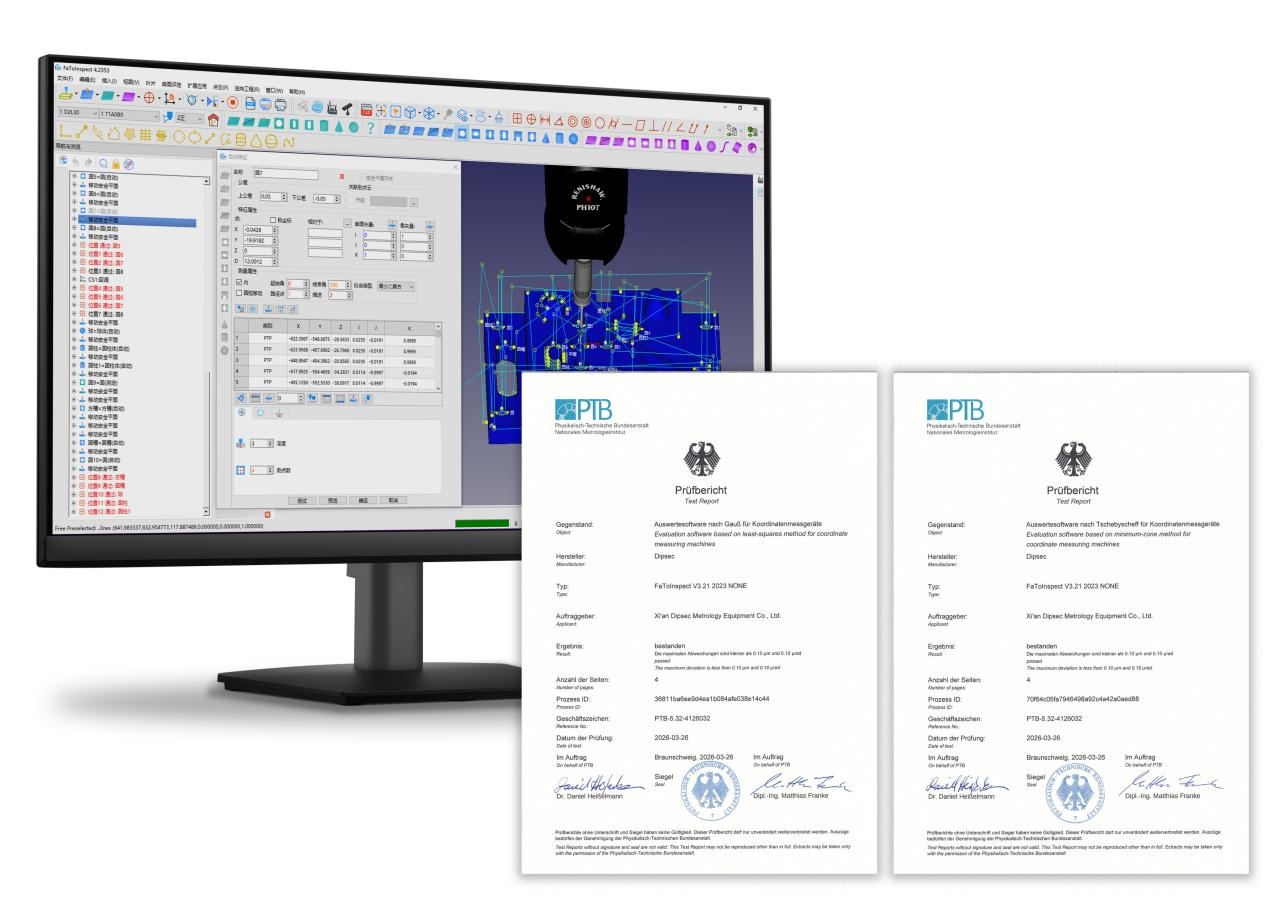

德普赛科从底层算法到核心架构自主研发的FaToInspect三坐标测量分析软件，已通过德国PTB双重认证，覆盖高斯-最小二乘法与切比雪夫-最小区域法两大计量标准，能够在工业生产环境下输出高精度、高可靠性的计算结果。

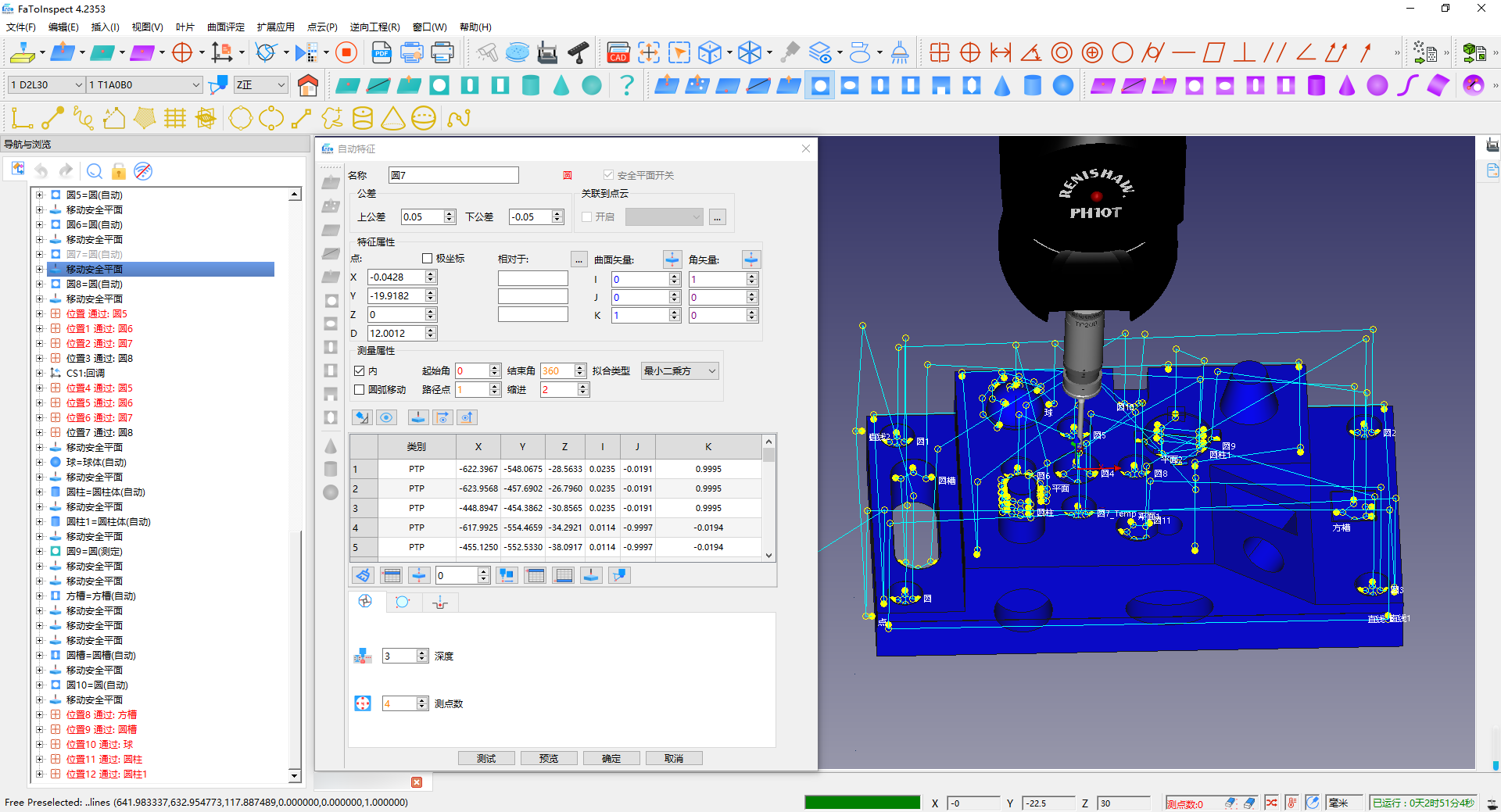

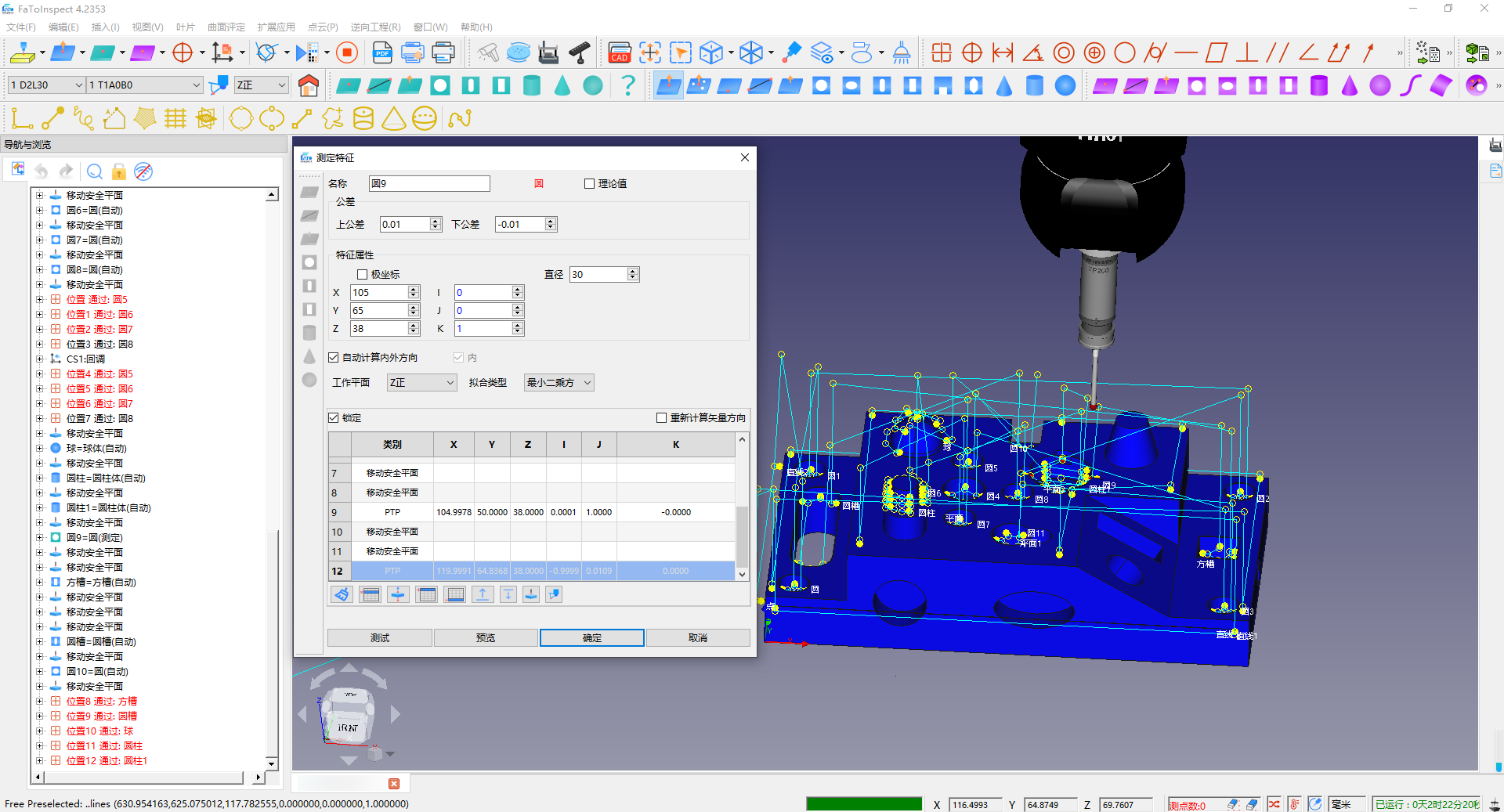

在接口兼容性层面，FaToInspect软件支持DMIS、I++国际标准协议以及通用COM接口，可对接各类主流三坐标控制设备。软件采用模块化架构设计，功能覆盖基础几何特征、叶片、齿轮、自由曲面分析、点云数据处理等工业检测场景。操作层面，用户经过基础培训即可熟练操作，图形化编程、CAD模型直接导入、测量路径仿真防碰撞等功能，帮助一线工程师提升编程效率。





这款通用型三坐标测量软件，为后续专业检测模块的扩展搭建了自主可控的计量底座，而面向航空叶片场景深度定制的专业分析工具，正是FaToBlade叶片专用分析软件。

三、FaToBlade：航空叶片检测的专业解决方案

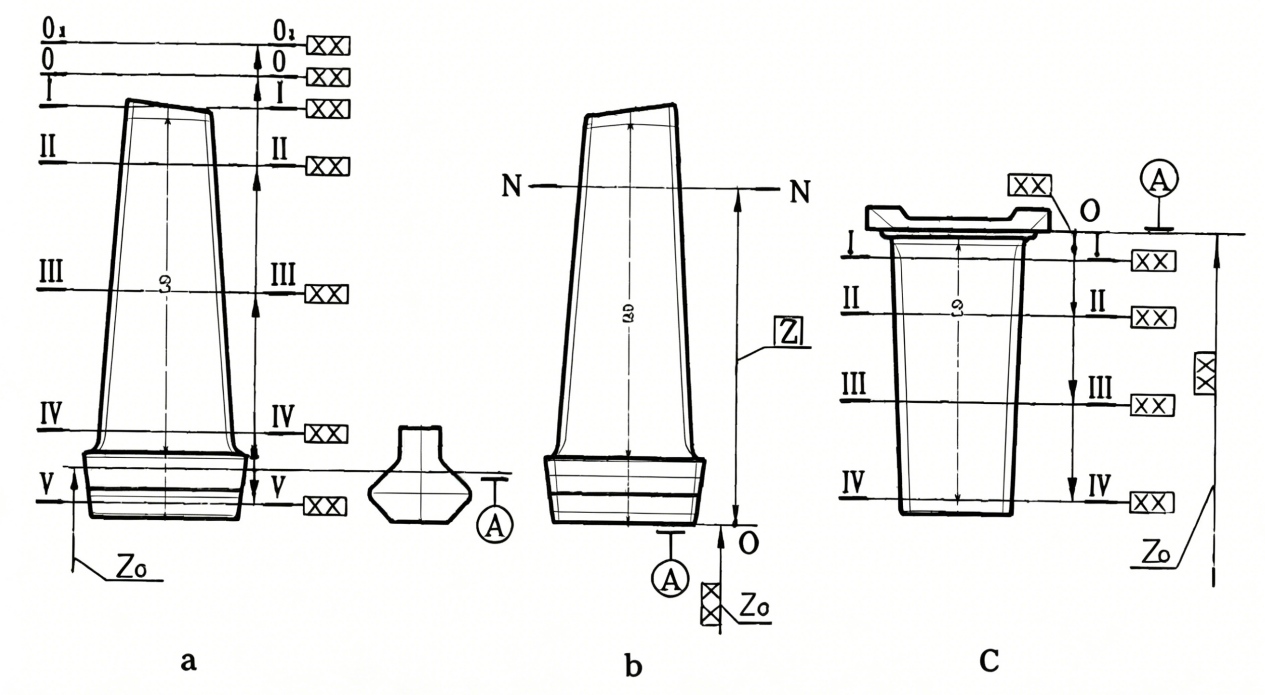

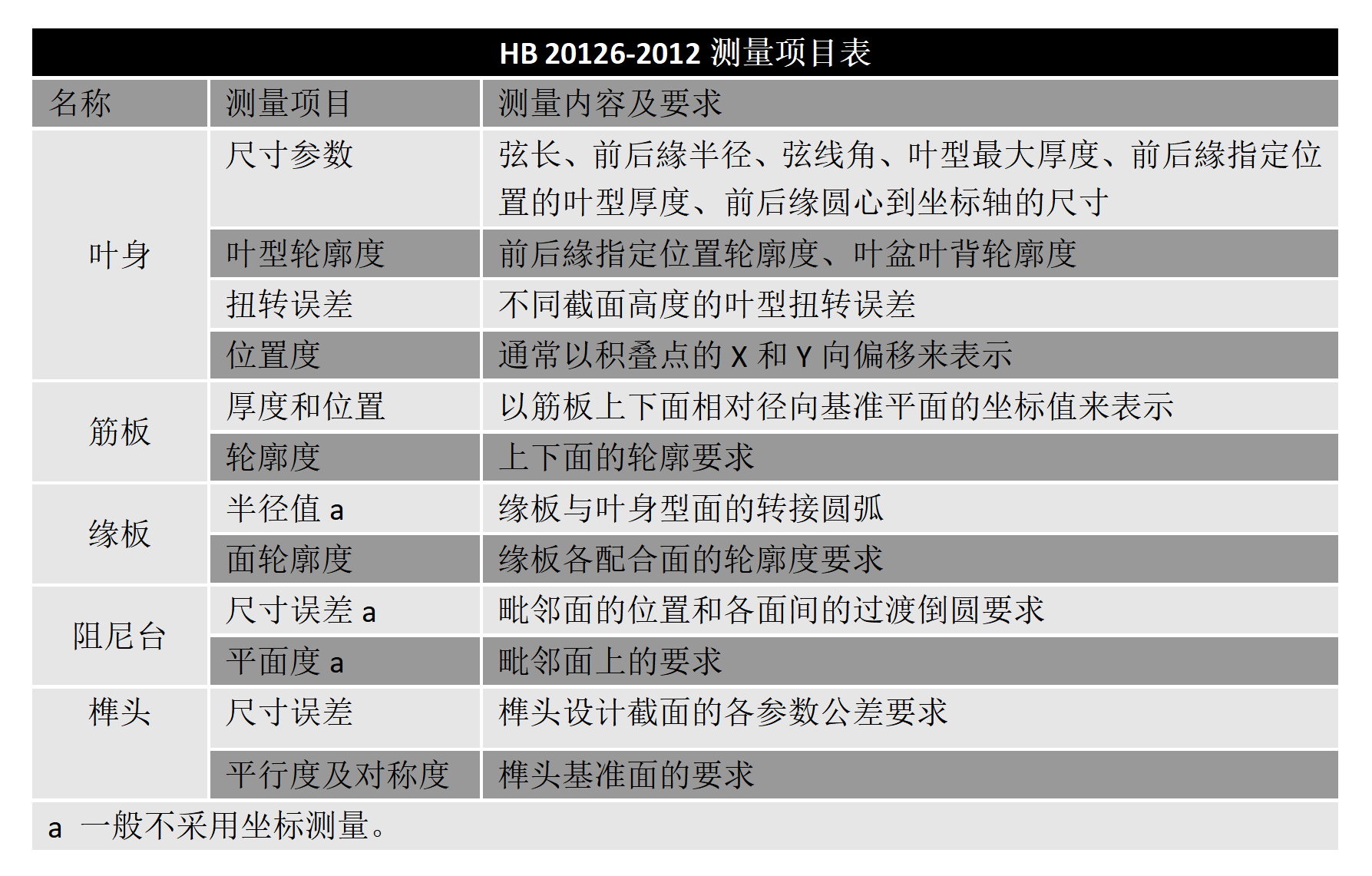

FaToBlade叶片分析软件是德普赛科自主研发三坐标测量分析生态中的核心专业模块，适配航空行业叶片检测的标准要求。依据航空行业标准HB 20126-2012，航空发动机叶片需分截面开展测量与评价：以特定平面为基准，对具有不同截面高度的特征（控制）截面，评定其轮廓偏差与位置度偏差。这些截面与叶身型面相交形成的闭合平面三维曲线即为叶身型线，也是航空发动机叶片型面测量的直接对象。

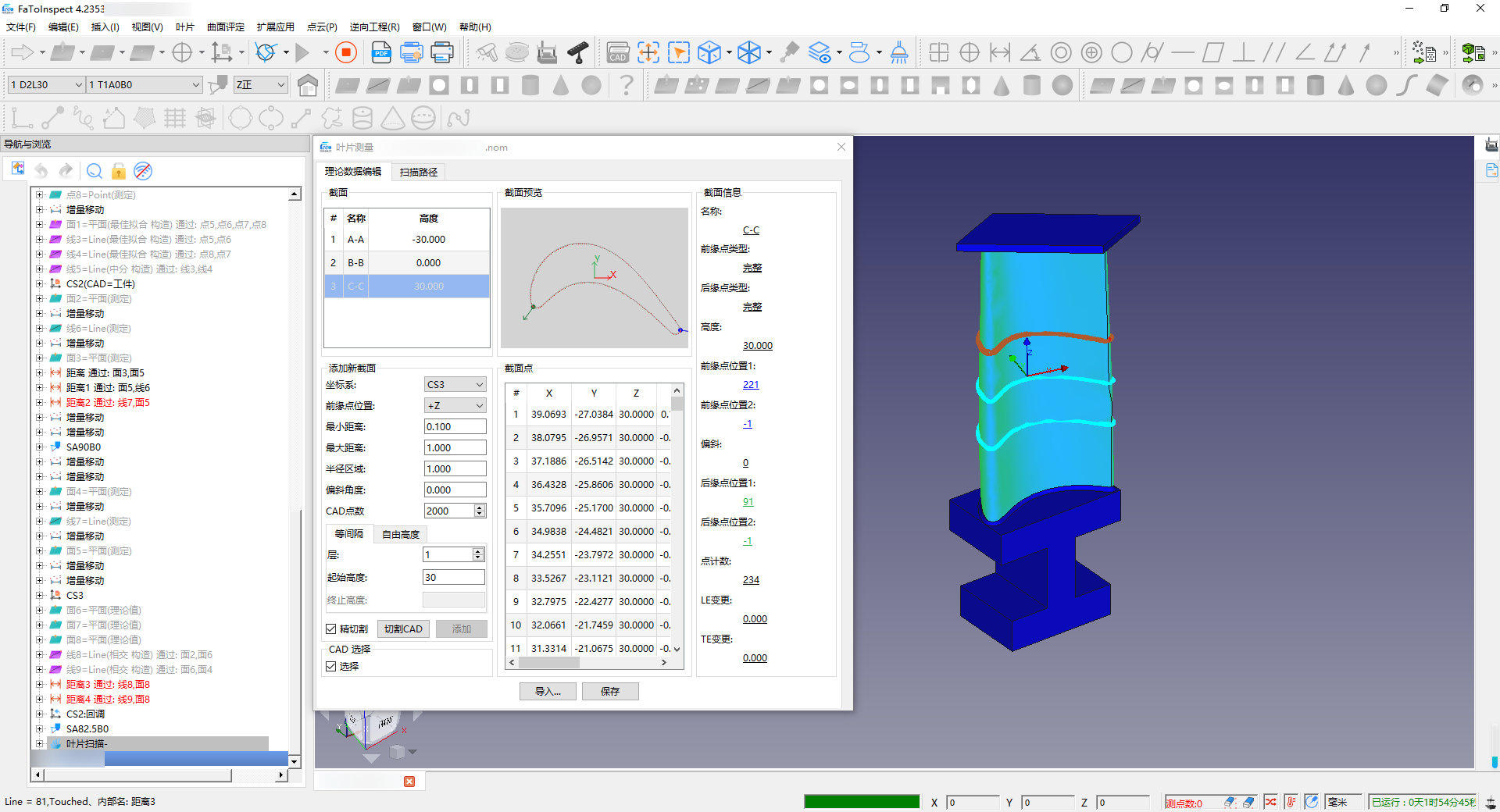

FaToBlade并非简单的数据处理工具，而是一套深度适配航空叶片检测全流程的专用分析平台。平台内置的叶片扫描模块依托FaToInspect能力，提供多种测量方案，既支持三轴、四轴扫描测量，也可实现四轴联动自适应扫描测量，覆盖各类单叶片、整体叶盘的检测分析场景。

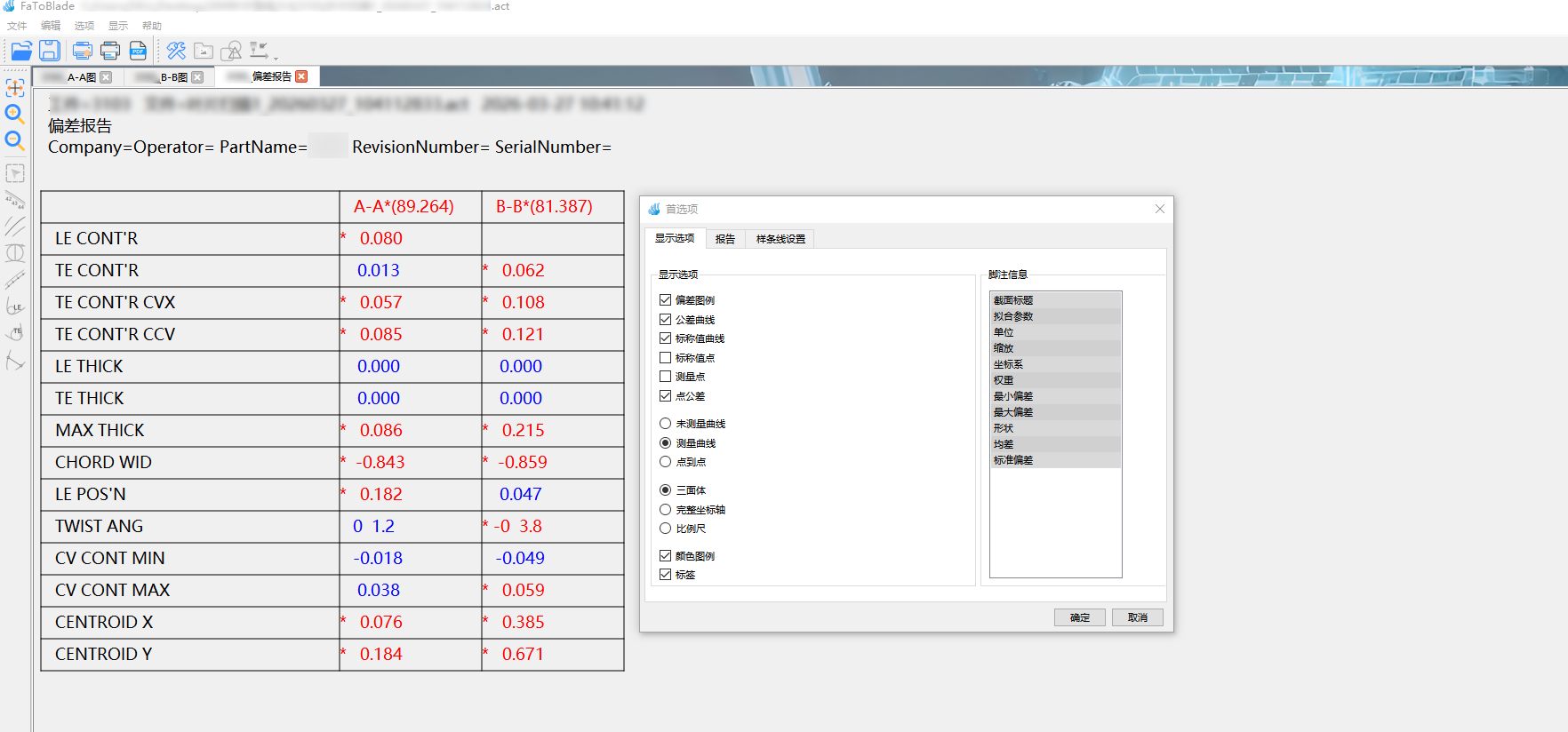

该软件遵循HB 5647-1998、HB 20126-2012、JJF282-2021等航空发动机相关国家与行业标准的参数规范。同时，软件界面设计友好直观，图形化操作便于用户快速查看与调整参数，内置的叶片分析模板支持导入测量数据后一键完成全流程分析，有效提升制造现场的检测工作效率。

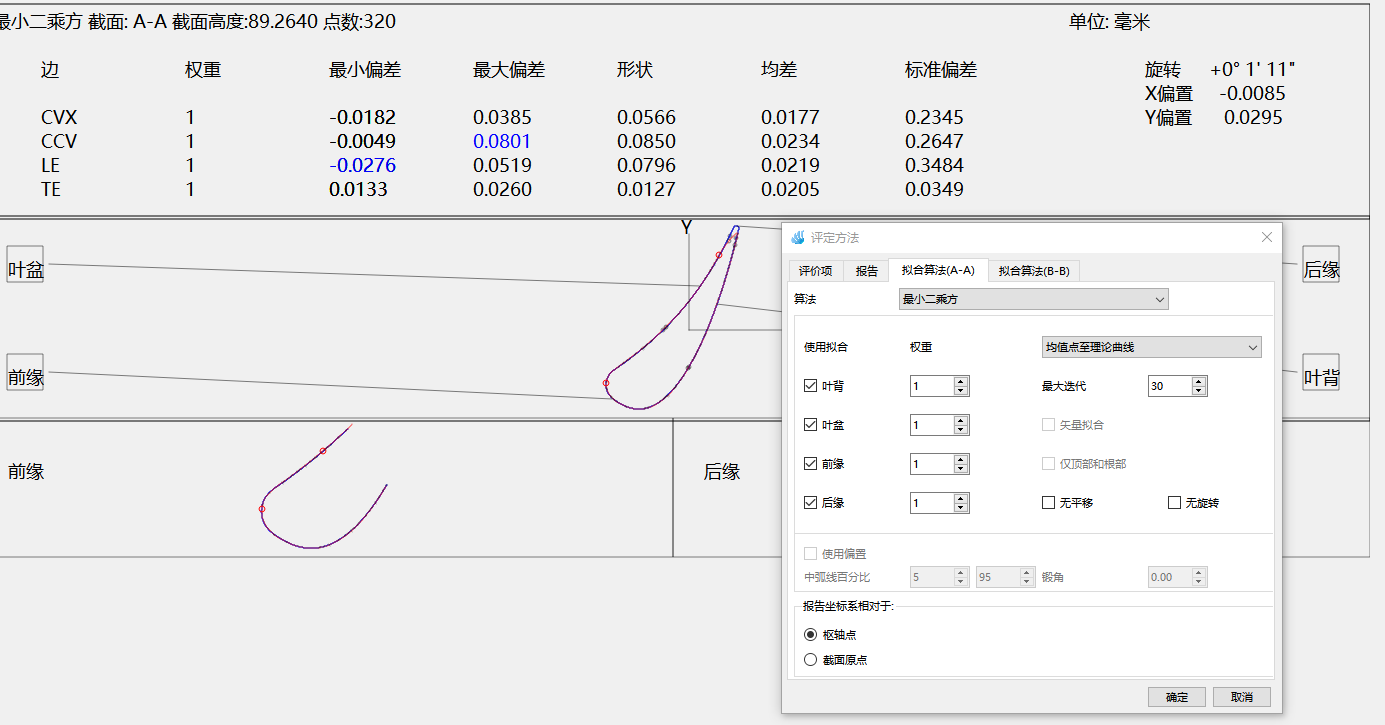

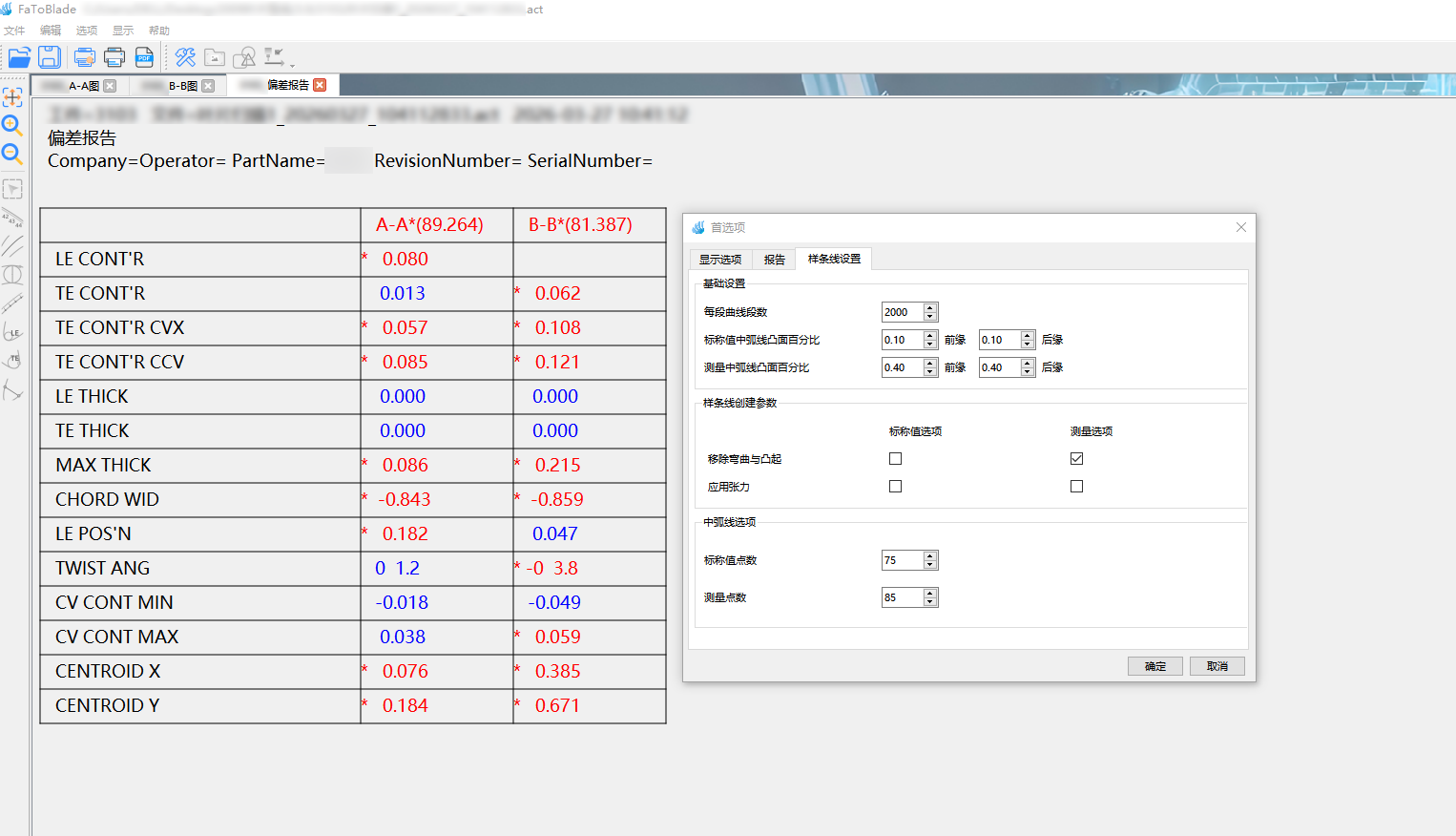

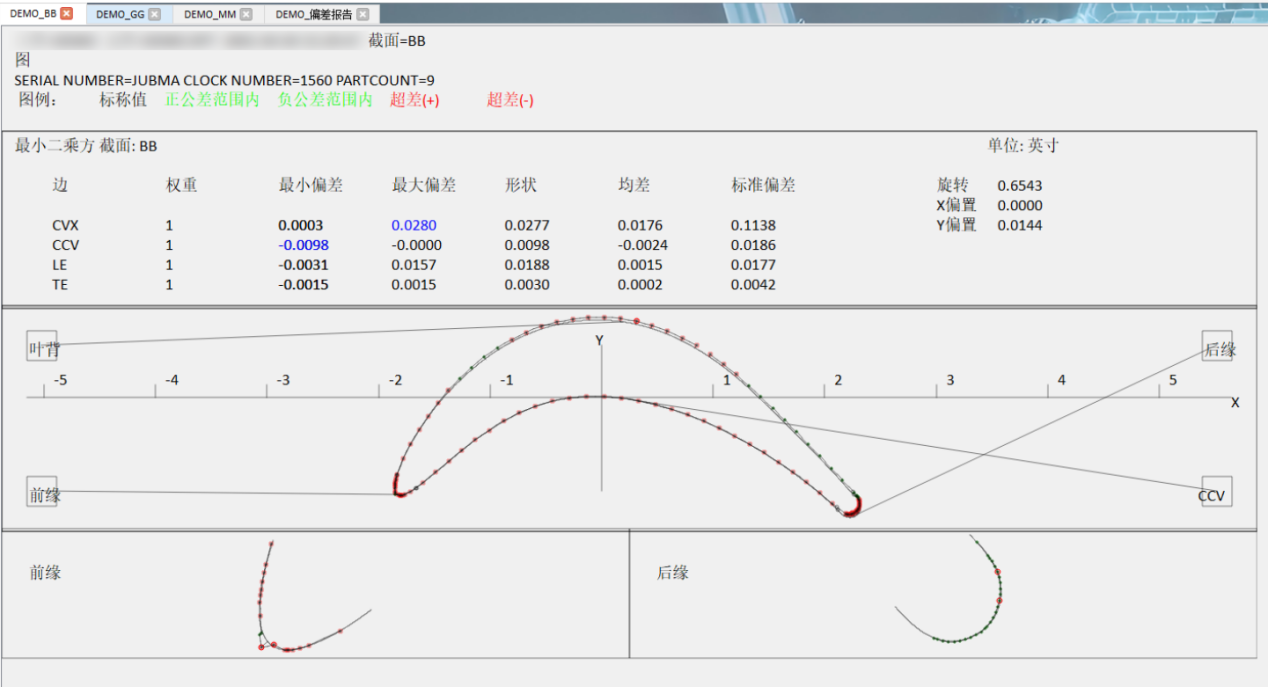

在数据处理能力方面，FaToBlade可完成各类叶片几何元素的计算、尺寸评价与图形化分析，兼容触发式、扫描式、激光等测量传感器采集的数据。针对叶片型面拟合场景，软件提供多种算法：叶盆与叶背整体拟合、叶盆基准拟合、叶背基准拟合、进排气边专属拟合以及中线拟合等。公差评定体系支持均匀公差、分段公差、单边公差、自由度约束等设置，同时集成了带测球半径自动补偿的叶片轮廓对齐算法。

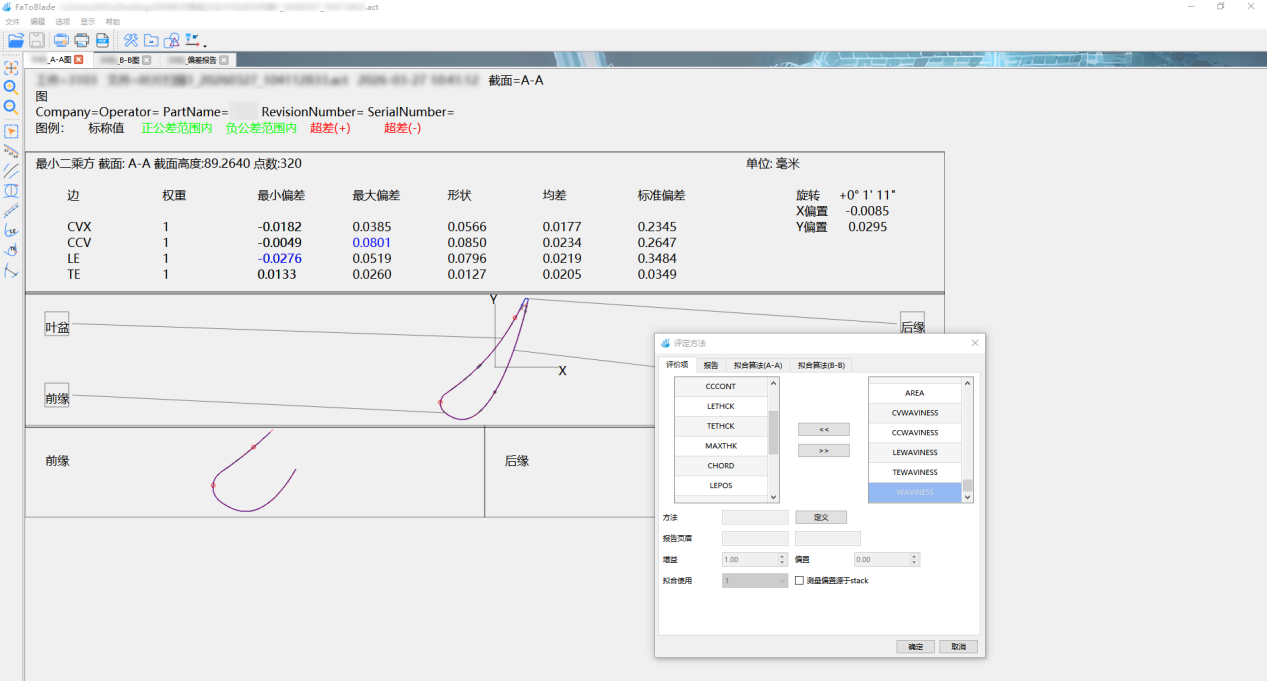

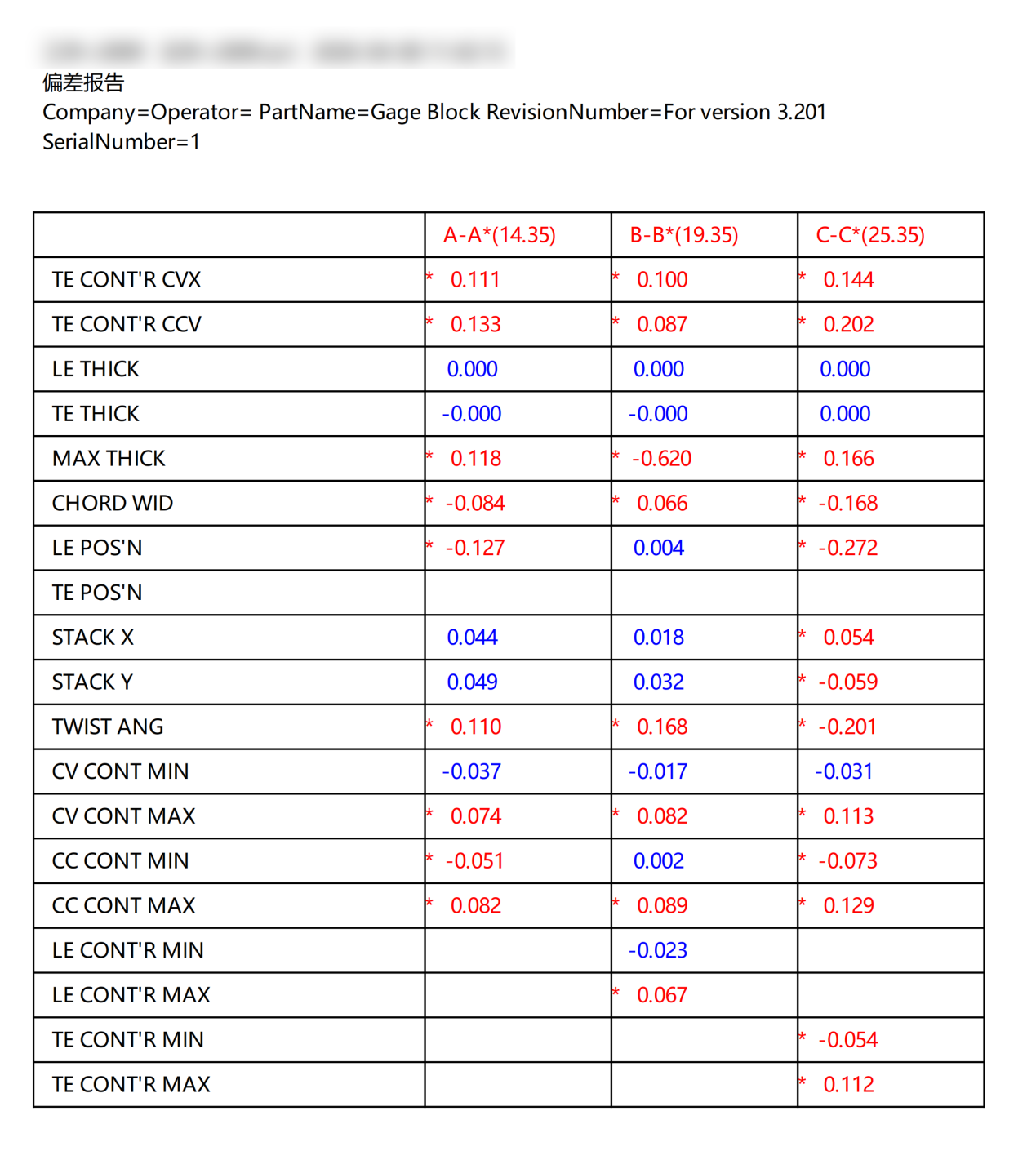

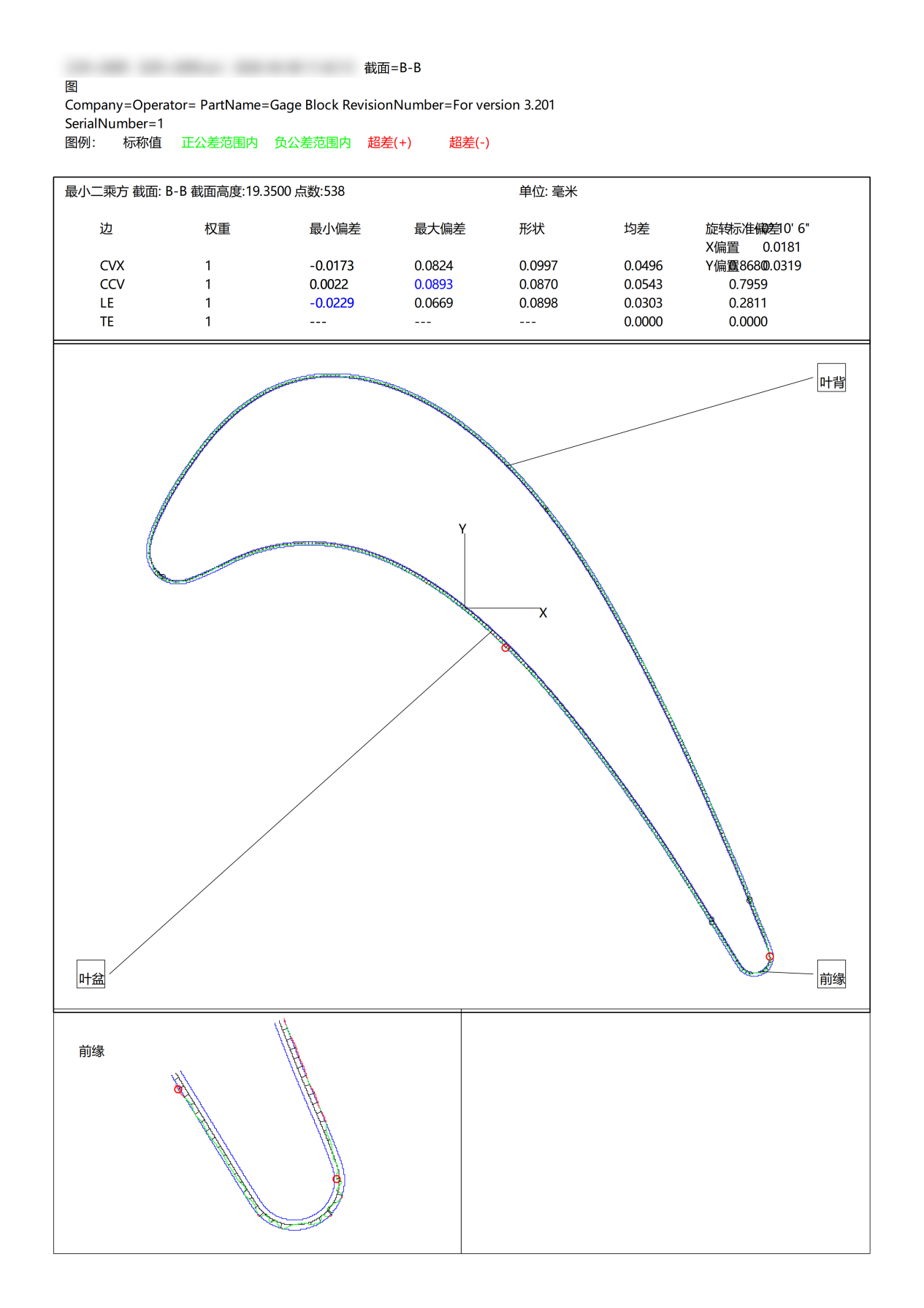

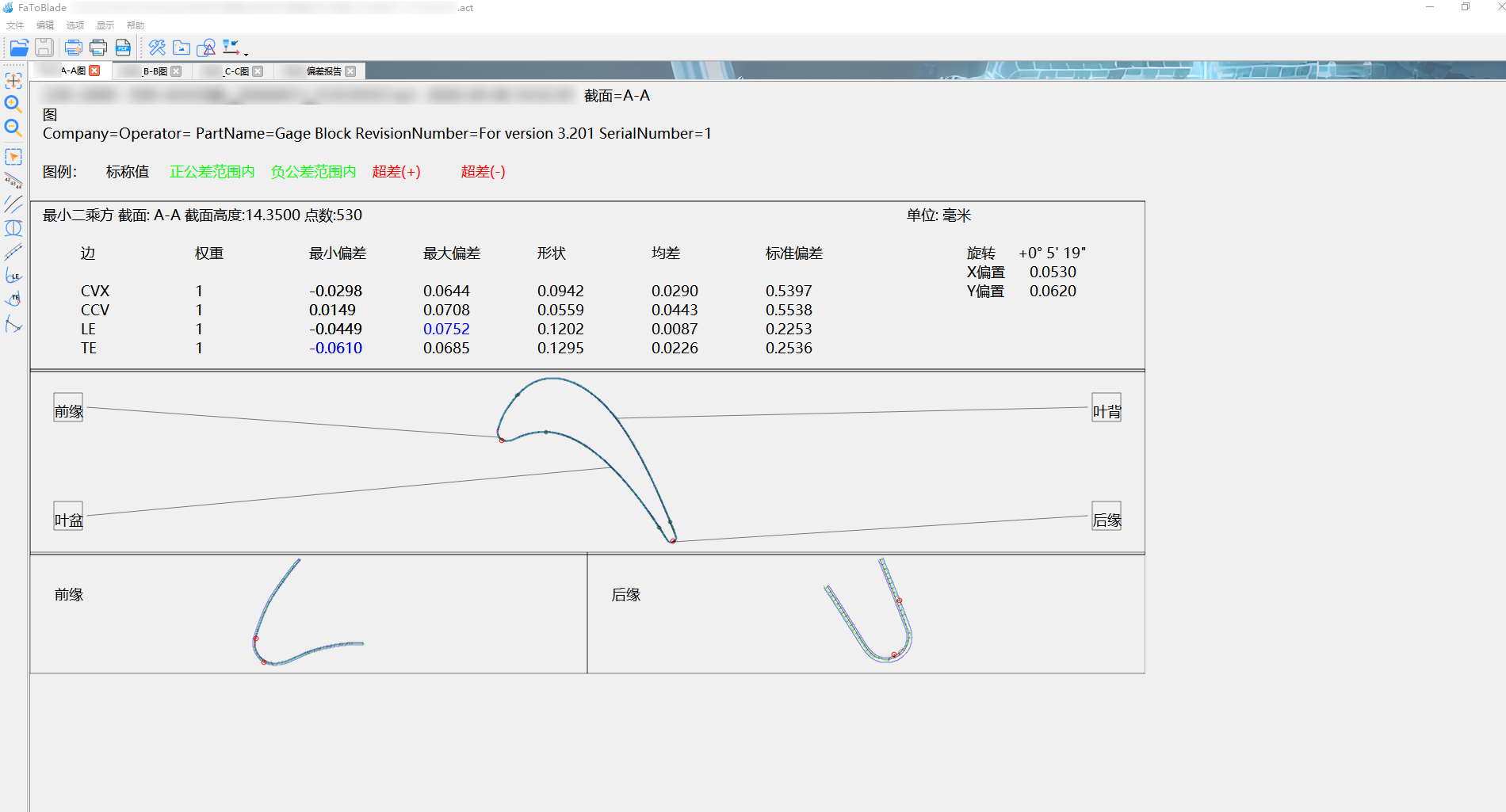

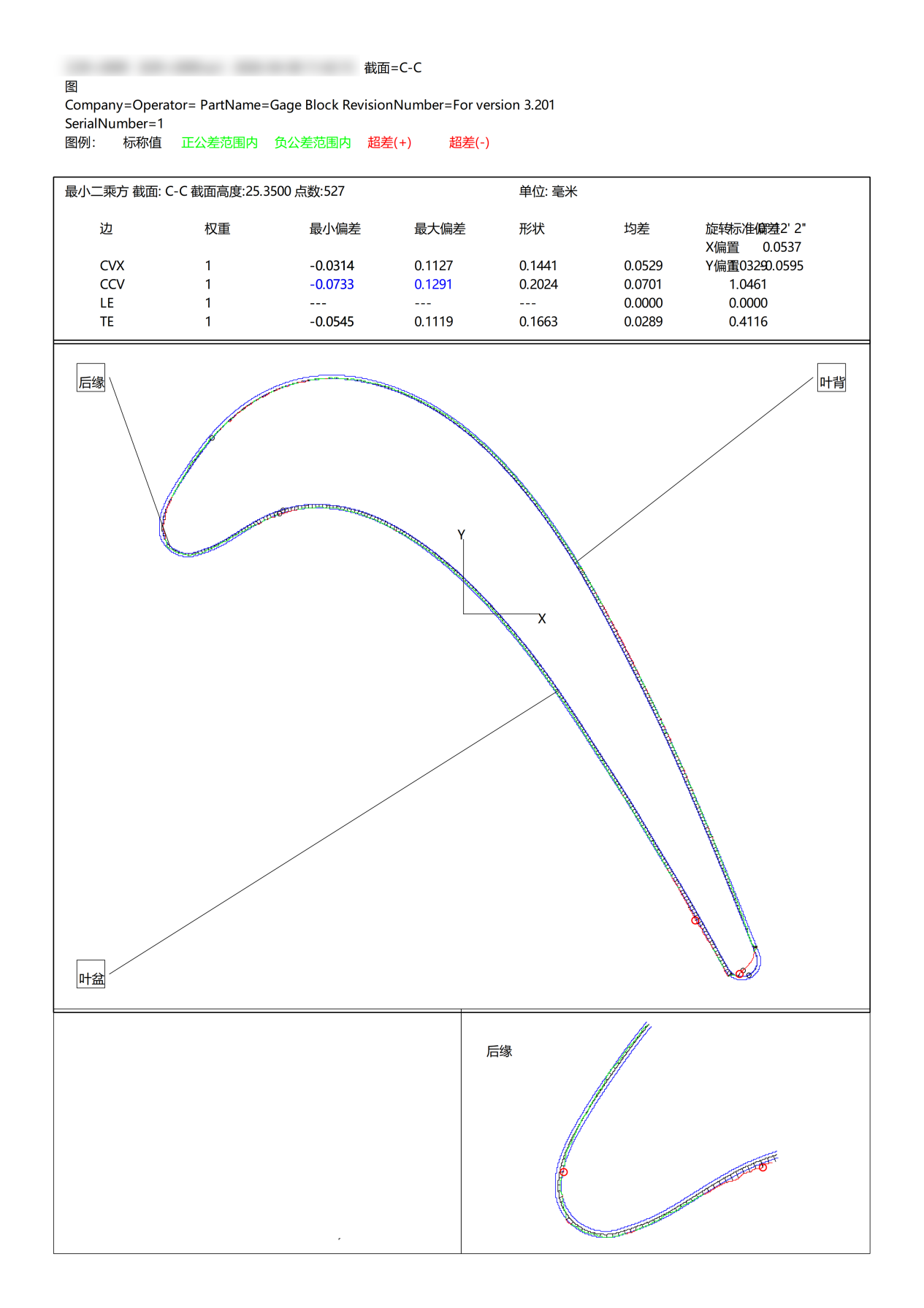

无论是用于在线测量还是脱机分析，FaToBlade均可稳定运行，并支持生成叶片图形报告与尺寸评价列表，方便导出与存档。

四、性能亮点聚焦叶片检测核心诉求

1. 叶型评定

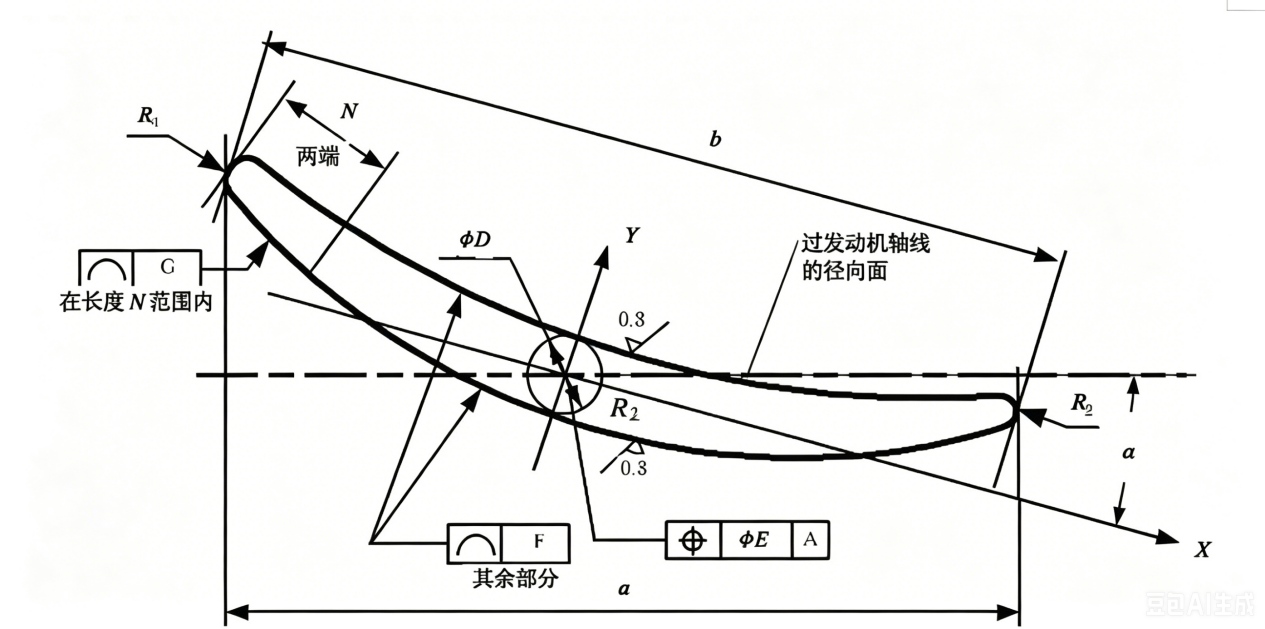

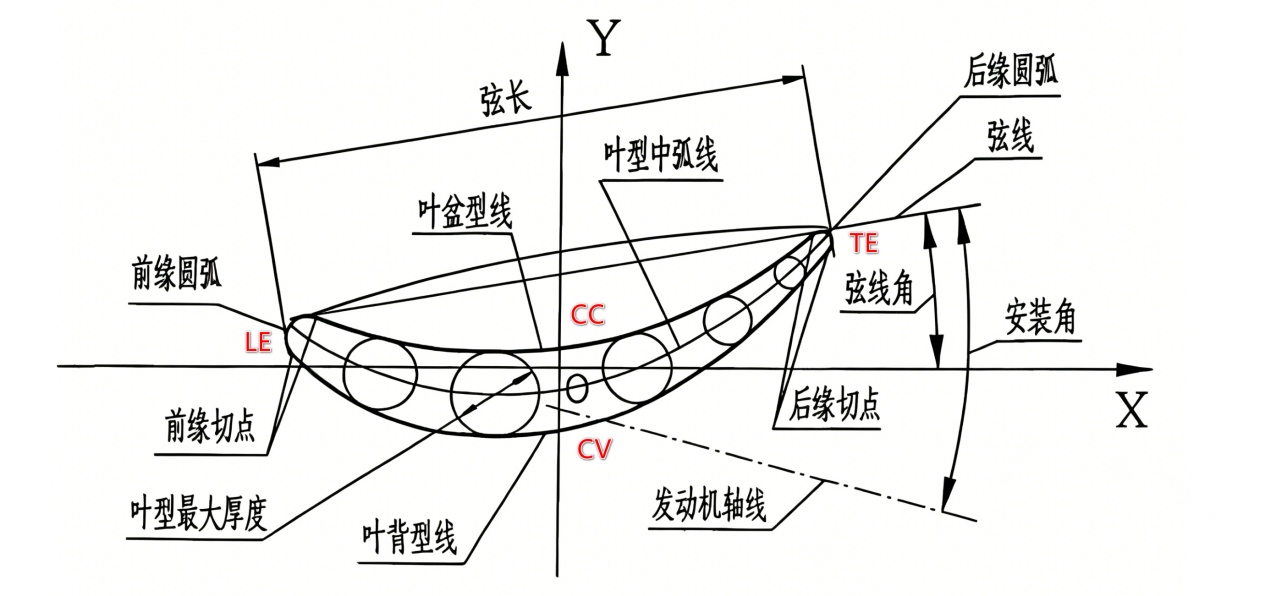

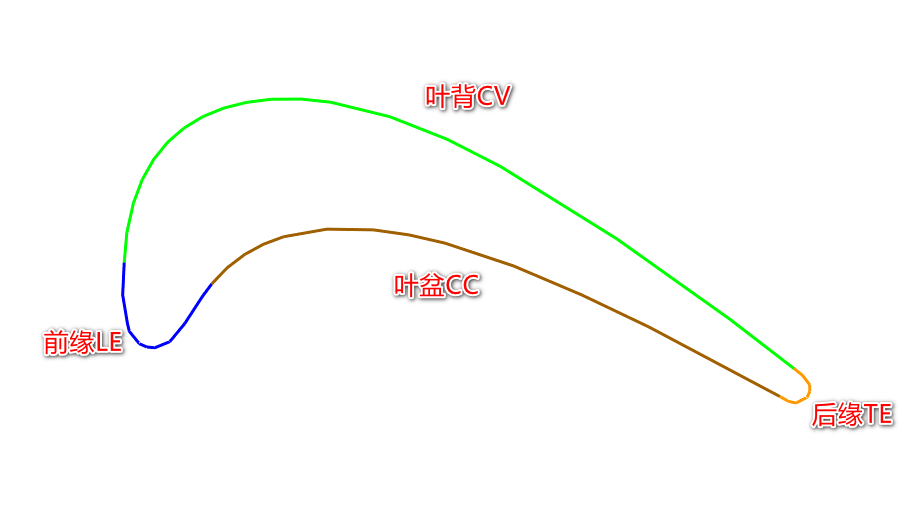

FaToBlade支持对叶背、叶盆、前缘、后缘等关键特征的自动识别与评价。软件能够基于测量点云数据，构建叶型中弧线、弦线、最大厚度、前后缘半径、扭转角、弦线角等参数，并与理论模型进行高精度比对。无论是封闭截面还是开口截面，均可完成分析任务。







2. 基准建立策略

FaToBlade采用“粗建基准+精建基准”分级定位策略：用户可利用专用夹具快速建坐标系实现批量检测，也可根据设计或工艺基准精建坐标系。叶片测量通常调用外部坐标系文件，再根据实际情况二次建系或直接测量。找正方式包括：叶片曲面找正（最佳拟合选取6个以上点并迭代，或RPS锁定6个坐标数据迭代）及榫头找正（按图纸建系）。此外，可先以6点迭代法建坐标系，再选取叶身、安装板等特征点进行最佳拟合。

3. 检测评价体系

FaToBlade的检测维度充分覆盖叶片的关键几何参数，凭借这种系统性的参数覆盖能力，它能够胜任从毛坯余量检测到成品终检的全阶段质量管控任务。基于已有的测量结果，FaToBlade还可精确确定以下叶片参数：

Ø 边缘半径（前缘LE、后缘TE圆角半径）

Ø 最大厚度

Ø 弦长

Ø 积叠点位置（含X/Y方向位移及位置度）

Ø 扭转角

Ø 中位线（中心拱线）

Ø 叶盆/叶背轮廓度（含轮廓形状偏差、位置偏差）

Ø 前缘、后缘、叶盆、叶背的轮廓度最小值/最大值

Ø 波纹度（给定曲线长度内最大峰谷偏差）

Ø 叶片剖面的形状误差等

Ø 榫头、缘板、安装板等关联部位尺寸









4. 复杂叶片结构适配

无论是有冠/无冠涡轮转子叶片、带安装板的静子叶片，还是带有阻尼台或冷却气膜孔的复杂结构件，FaToBlade均可适配。通过对截面曲线与理论模型的匹配，软件可输出叶冠封严齿、安装板孔位、喉道面积等特殊结构的检测结果，实现“一片一策”的合格性验证。

五、协同增效：从测量到分析的无缝闭环

FaToBlade是德普赛科计量生态的组成部分，不是孤立的分析工具。在实际使用中，用户通过FaToInspect完成叶片扫描路径的仿真与优化，利用其图形化编程和碰撞预警能力，提前规避联机测量中的风险。数据采集完成后，FaToBlade直接调用原始测量点云，执行专业化分析，并生成符合标准的检测报告。整个过程无需数据格式转换，避免了信息丢失和精度损耗。





值得一提的是，FaToBlade的操作界面延续了FaToInspect一贯的友好风格，对使用者专业知识要求不高，仅需数日培训即可熟练操作。软件还支持中英文等多语言界面与报告输出，方便国内外团队协同工作。

六、聚焦叶片：以专业成就精密

航空发动机叶片的检测，不能靠一款通用测量软件通过简单适配就轻易完成任务。它需要对叶片的气动功能、工艺特征和测量难点有深入理解，需要对前后缘0.06mm半径与0.01mm轮廓度背后的工程逻辑做出准确回应。FaToBlade正是基于这样的行业认知而开发——它不追求覆盖所有场景的通用性，而是专注于叶片检测这一专业领域，以自主可控的算法和架构，提供贴合现场实际需求的解决方案。

从压气机叶片到涡轮叶片，从毛坯检测到成品终检，FaToBlade已应用于多家制造企业的叶片质量控制流程中，为航空发动机的制造精度提供来自计量领域的技术支撑。

德普赛科FaToBlade叶片分析软件——让每一片叶片的数据，都经得起验证。
