中华人民共和国国家标准
产品几何量技术规范(GPS) GB/T 16857.1-200X
坐标测量机的验收检测和复检检测 eqv ISO 10360-1:2000
第 1 部分:词汇
Geometrical Product Specification (GPS)-Acceptance and Re-verification tests for Coordinate Measuring Machines
-Part I:Vocabulary
3. 有关探测系统的术语
3.1 测头 probe
探测(2.7)时能发送信号的装置。
3.2 接触式探测系统 contacting probing system
需与待测表面发生实体接触的探测系统(2.6)。
3.3 非接触式探测系统 non-contact probing system
不需与待测表面发生实体接触的探测系统(2.6)。
注:光学探测系统(3.4)就是非接触式探测系统。
3.4 光学探测系统 optical probing system
用光学系统探测(2.7)产生修正测量点(2.13)的一种非接触式探测系统。
3.5 多测头系统 multi-probe system
具有多个测头(3.1)的探测系统(2.6),见图 5 和图 6。
3.6 万向探测系统 articulating probing system
通过手动或机动调节装置调整不同的空间角度位置的探测系统(2.6),见图 2。
3.7 探测系统的标定 probing system qualification
建立为以后测量所必须的探测系统(2.6)参数的操作。
3.8 多探针 multiple styli ,multiple stylus
探测系统(2.6)装有带一个或若干个探针的多探针系统(4.4),或带几个探针(4.1)的单探针系 统或探测系统是多测头系统(3.5),或探测系统(2.6)能在多方位上定位的一个或几个探针,见 图 5 至图 9。
4. 有关探针系统的术语
4.1 探针 stylus
由探针针头(4.2)和探针杆组成的机械元件。
4.2 探针针头 stylus tip
执行与工件接触的机械元件。
注:探针针头可以是球、圆柱、圆盘、锥尖形等。
4.3 探针系统元件 stylus system components
能执行与工件作接触的机械元件,如探针加长杆和探针。
4.4 探针系统 stylus system
包括至少一个探针(4.1)的探针系统元件(4.3)的任一组合。
4.5 探针长度 stylus length
探针针头的中心到探针杆轴肩的距离,见图 10(球形探针针尖)。
4.6 探针针头偏置 stylus tip offset
在机器坐标系统(2.5)内,相对于已建立的基准,探针针头(4.2)中心的坐标。
注:可由经标定的首个探针(4.1)的中心建立基准。

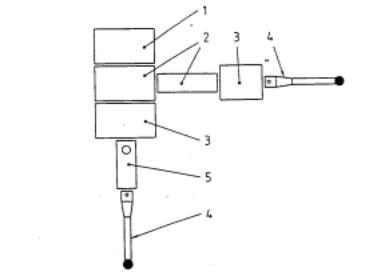

1 探测轴 2 测头交换系统
3 测头 4 探针
5 探针加长杆
图 5 带多探针和多测头系统(两测头和两单探针)的探测系统

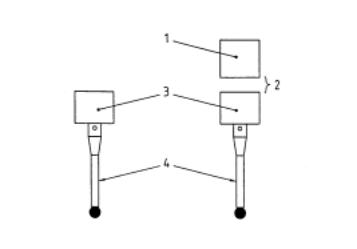

1 探测轴 2 测头交换系统
3 测头 4 探针
图 6 带多探针,多测头和测头交换系统(两测头,两单探针和测头交换系统)的探测系统
1 探测轴 2 测头
3 探针 4 探针加长杆
图 7 带多探针(两单探针)的探测系统
1 探测轴
2 测头
3 星形探针
图 8 带多探针(一个星形探针)的探测系统

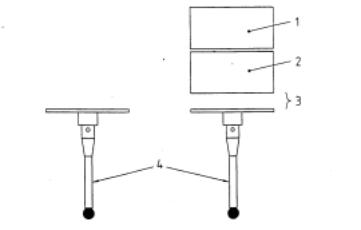

1 探测轴
2 测头
3 探针交换系统
4 探针
图 9 带多探针(两单探针和一探针交换系统)的探测系统
a 探针长度
图 10 探针长度
