中华人民共和国国家标准

产品几何量技术规范(GPS)                                  GB/T 16857.1-200X

坐标测量机的验收检测和复检检测   eqv ISO 10360-1:2000

第 1 部分：词汇

Geometrical Product Specification (GPS)-Acceptance and Re-verification tests for Coordinate Measuring Machines

-Part I：Vocabulary

---

1. 范围

本标准确定了坐标测量机及其验收检测和复检检测的词汇。

2. 通用术语

2.l 坐标测量机(CMM)coordinate measuring machine

通过运转探测系统(2.6)测量工件表面空间坐标的测量系统。

注：各类常见坐标测量机及其机械轴系的图例描述见附录A。

2.2 坐标测量 coordinate measurement

由坐标测量机(2.1)来完成空间坐标的测量。

2.3 测量空间 measuring volume

由坐标测量机测量空间坐标的极限区域来表示的坐标测量机(2.1)测量范围。

2.4 工件坐标系统 work piece coordinate system

相对工件而确定的坐标系统。

2.5 机器坐标系统 machine coordinate system

相对坐标测量机(2.1)的机械轴或计算轴而确定的坐标系统。

注：各类常见坐标测量机及其机械轴系的描述见附录 A。

2.6 探测系统 probing system

由测头(3.1)以及可附加配置的测头加长杆、测头交换系统、探针(4.1)、探针交换系统和 探针加长杆等组成的系统，见图 1 和图 2 。

注.1：探测系统与探测轴(2.23)相连。

注.2：探测系统不仅限于接触式探测系统(3.2)。

2.7 探测 probing (to probe)

测定坐标值的动作。

2.8 离散点探测 discrete-point probing

退出中间点(2.11)后，记录直接评定的指示测量点(2.12)的一种特定探测(2.7)模式。

2.9 扫描 scanning

采集连续的测量点，以表征被测表面上各条线的一种特定探测(2.7)模式。

2.10 程序点 program point

由坐标描述的点，并用来控制探测系统(2.6)内某特定点的运动。

2.11 中间点 intermediate point

不作探测(2.7)的特定程序点(2.10)。

注：中间点通常用来控制探测系统(2.6)的运动，改变其运动的速度和方向并作空程运动。

2.12 指示测量点 indicated measured point

探测系统(2.6)中的特定点，在执行探侧(2.7)的瞬间指示该点的坐标值，见图 3 。

注：特定点通常位于或接近探针针头(4.2)的中心处。

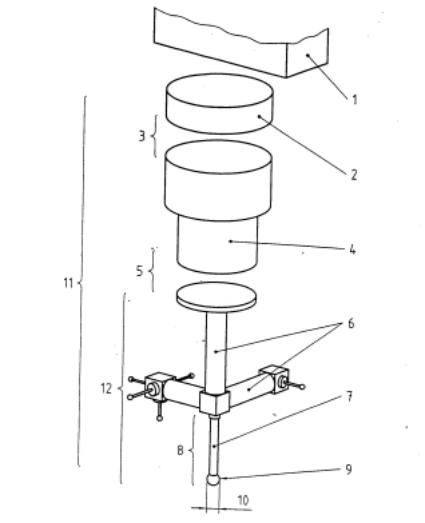

1 探测轴                 2 测头加长杆

3 测头交换系统       4 测头

5 探针交换系统       6 探针加长杆

7 探针杆                 8 探针

9 探针针头              10 针头直径

11 探测系统            12 探针系统(构成探针系统的部分)





图 1 探测系统

1 探测轴                   2 万向系统

3 测头加长杆            4 测头交换系统

5 测头                      6 探针加长杆

7 探针                      8 万向探测系统



图 2 万向探测系统

2.13 修正测量点 corrected measured point

基于指示测量点(2.12)工件表面上点的估计值，见图 3 和图 4。

注；在测头(3.1)无探针系统(4.4)的情况下[比如光学探测系统(3.4)]，指示测量点(2.12)与修正测量点可为同一点。



a 指示测量点              b 针头修正矢量

c 修正测量点              d  目标接触点

e 实际接触点              f 实际要素

g 公称要素                 h 位置误差



图 3 点的命名(简化示意)





a 指示测量点

b 针头修正矢量〒

c 修正测量点

d 修正测量点矢量 M

e 指示测量点矢量 D

图 4 针头修正矢量(简化表示)

2.14 目标接触点 target contact point

在公称组成要素上预定的接触点，见图 3 。

注：按 GB／TXXXX-1 的规定，公称组成要素是一个理论正确表面。

2.15 实际接触点 actual contact point

探针针头(4.2)与实际要素间接触的点，见图 3 。

注：按 GB／TXXXX-1 的规定，实际要素是一个组成要素，是工件实际表面的一部分。

2.16 针头修正矢量(T) tip correction vector

把指示测量点(2.12)转换为修正测量点(2.13)的矢量，见图 3 和图 4 。

注 1：针头修正矢量通常包括针头的结构尺寸(如半径)和探测系统(2.6)的系统误差修正量。指示测量点(2.12)到修正测量点(2.13)的转换可用下式表示：

 M ＝D 十 T

M  是修正测量点的矢量；

D  是指示测量点的矢量：

T  是针头修正矢量。

注 2：习惯的作法是通常用近似的探针针头(4.2)半径表示该矢量的大小，用表面法向的估计表示方问。针头直径包含有修正量，如探针杆的弯曲，通常称为“有效针头直径”。

2.17 (坐标测量机的)验收检测 acceptance test (of a CMM)

按坐标测量机(2.1)制造商和用户共同商定的检测程序，验证一台坐标测量机符合制造商所提供性能的一组操作。

2.18 (坐标测量机的)复检检测 re-verification test (of a CMM)

按验收检测(2.17)的同一检测程序进行，检测坐标测量机(2.1)符合用户规定的性能的操作。

2.19 (坐标测量机的)中间检查 interim check (of a CMM)

为保持坐标测量机(2.1)的测量可信程度，由用户规定和在复检检测之间完成的检测。

2.20 高斯径向距离(R) Gaussian radial distance

由球形尺寸实物标准器(8.2)上的一定量的修正测量点(2．13)求出辅助要素的高斯(最小二乘法)球心与同一球形尺寸实物标推器上修正测量点之间的距离。

注：所有测量点形成提取要素，由此形成辅助要素，从而得到一系列高斯径向距离(R)值。

2.21 范围 range

同一公称量的最大值与最小值之差。

2.22 滞后 hysteresis

与预加的激励次序有关的测量仪器的响应特性。

注：通常认为滞后与被测量有关，也可认为与感应量有关。

2.23 探测轴 ram

安装探测系统(2.6)的坐标测量机(2.1)部件。
