各类坐标测量机的描述（二）

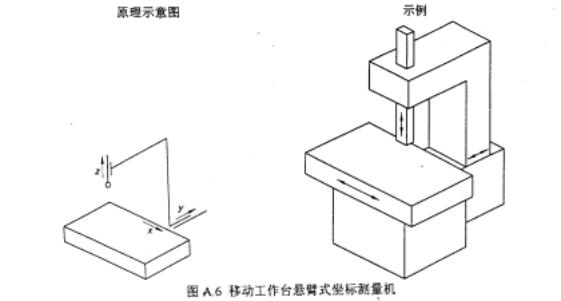

6. 移动工作台悬臂式坐标测量机(见图A.6)

6.1 这类坐标测量机有沿着相互正交的导轨而运动的三个组成部分，装有探测系统的第一部 分装在第二部分上并相对其作垂直运动。

6.2 第二部分以悬臂状被支承在—端，并相对机座作水平运动。

6.3 第三部分相对机座作水平运动并在其上安装工件。





7. 柱式坐标测量机(见图A.7)

7.1 这类坐标测量机有两个可移动组成部分，装有探测系统的第一部分装相对机座作垂直运动。

7.2 第二部分装在机座上并相对其沿水平方向运动，在该部分上安装工件。

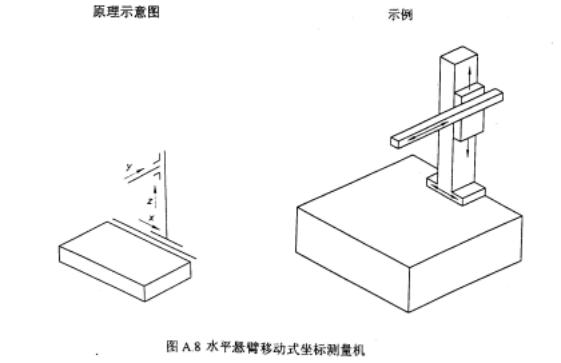

8. 水平悬臂移动式坐标测量机(见图A.8)

8.1 这类坐标测量机有沿着相互正交的导轨而运动的三个组成部分，装有探测系统的第一部分装在第二部分上并相对其作水平运动。

8.2 第一和第二部分的总成相对第三部分作垂直运动。

8.3 第三部分相对机座作水平运动，并在其上安装工件。





9. 固定工作台水平悬臂坐标测量机

9.1 这类坐标测量机有沿着相互正交的导轨而运动的三个组成部分，装有探测系统的第一部分在水平(见图A.9a)方向以悬臂状被支承在一端，并相对第二部分作垂直运动。

9.2 第二部分相对第三部分作水平运动。

9.3 第三部分相对机座作水平运动，并在其上安装工件。

9.4 一种补充的测量机结构是在机座上轴线为垂直的转台，工件装在转台上。本图为转台与测量机如何成为一体的图例。它表明所有其他的坐标测量机也都能装备转台。(见图A.9b)。





10. 移动工作台水平悬臂坐标测量机(见图A.10)

10.1 这类坐标测量机有沿着相互正交的导轨而运动的三个组成部分，装有探测系统的第一部分在水平方向以悬臂状被支承在一端，第一部分装在第二部分上并相对其作垂直运动。

10.2 第一、第二部分的总成和第三部分相对机座作水平运动，工件装在第三部分上。
